电源是所有电气设备的重要组成部分。在电子设备行业，人们将电源模块比作电子设备和电子系统的心脏，电源也是电气系统中功率最大的环节。
供电分析
近年来，电源设备越来越复杂，零部件的品种和数量迅速增加，使用环境也变得恶劣多样，服务的电子系统越来越重要和昂贵，特别是军装备，特别是航空、宇宙部件和系统的可靠性要求更高。
电气系统中的电源的任务是为电气系统中的各种电路提供电能。由于电路的类型和功能不同，不间断电源、不间断电源、稳压电源、变频电源、净化电源~特殊电源、发电机组、开关电源(Ac/DC)、逆变电源(DcIAc)、模块电源(Dc/Dc等电源。
热像仪在电源中的应用是什么?
电源温度控制是提高电源模块和系统可靠性和使用寿命的重要途径。在电源的设计和应用中，选择合适的部件，即减少电路损耗，提高模块转换效率。选择合适的冷却方式是保证电源可靠稳定运行的关键技术。两者有机结合，会使电源在环境适应性更强、使用寿命长、成本低、维护方便等方面具有优势。热像仪可以提供清晰的电源电路及其整个电源系统的温度场分布图像和正确的温度测量。
一是电子元件。
电源是一种电能转换设备，需要在转换过程中消耗一些电能，而这些电能被转化为热量释放。电子元件的稳定性与老化速度与环境温度密切相关。每当环境温度升高10℃，主功率元件的使用寿命就会降低50%，这就要求电子元件在相对稳定和较低的温度范围内工作。
热成像仪可以为工程师电路中各部件提供工作时的热图，帮助工程师分析部件对整个电源电路温度的影响，同时也可以帮助工程师选择合适的负载转换模块。
二是变压器。
变压器是电源工作的主要部件，其发热温度有限。目前国内3c认证将变压器温度限制在120℃以内，欧洲u认证将变压器温度限制在115℃以内。电源的主要加热源也是变压器，铁芯损耗和铜线损耗变压器工作时温升的主要原因。此外，由于变压器工作温度的升高，必然会导致铁芯负荷减弱，线圈老化。当其尽缘性能下降时，抗市电的冲击能力会降低。此时，如果出现雷击或市电浪涌，变压器低级高反压会破坏变压器，导致电源故障。同时，高压串入主设备，造成主设备损坏的风险。
通过快速简单的操作，热像仪能提供正确的变压器温度。
三是电路热分布。
同一电路板的设备应尽可能根据其发热量和散热程度进行分区排列。公平的设备排列可以有效降低印刷电路的温升，从而显著降低设备和设备的故障率。
热像仪可以帮助工程师分析整个电路板的温度分布，改进工程师的设计和应用。
四是电源冷却。
电源冷却技术是满足行业技术性能要求的基本手段。目前，各电源模块常用的冷却方式有自然冷却、纯风扇冷却、自然冷却和风扇病冷却三种。
电源产品中有很大的变压器和很大的电容器，这些都是很大的热源，这些热源可能会对产品内部其他电路及其部件的稳定性、寿命产生很大的影响。利用红外热像仪，可以非常直接地测量三种情况下的发热和散热情况，工程师改进设计，实际应用公平的冷却手段，提高电源的可靠性和稳定性，降低设备的故障率。
五是工艺改进。
电源设备在加工过程中，很容易在接头和压线处出现工艺问题。使用热象仪可以简单、直观、安全地发现故障点，帮助生产人员和质检人员更好地发现和解决问题，提高产品质量。
热像仪在电源企业的应用部分，除了研究开发部分外，主要有品管部分、售后服务部分、设备维护等部分。
红外热像仪的独特应用
1。现有的温度分析工具。
对于电源在研发和应用中的肿胀，由于其特殊性，许多工程师会抱怨现有的方法很难支持他们进行详细而全面的温度场描述。同时，操作不方便，可能会改变原来的温度场分布。例如，在电源开发和应用中，温度分析的工具是数据采集器，但使用数据采集器可能会遇到以下问题:电路板断电，片式热电偶不足，操作不方便，反应时间慢73O秒至1分钟)。使用数据采集器也会改变被测设备的散热状态，同时无法分析整个电源的温度场分布和散热分析。
热像仪温度分析的优点。
与数据采集器、红外线点温仪相比，红外线热像仪有其自身的优点：
a)用红外热像仪检测目标电路时，无需切断电源，操作方便，同时非接触测量不干扰原温度场b)反应速度快，小于1毫秒
c)使用配套的红外分析软件，用户不需要在现场对获得的电源温度数据进行具体全面的分析，生来就有完整的温度报告。
本文总结。
在电源行业中，热像仪可以发挥其优势，因其独特的优势，可以弥补传统检测手段的不足。但也有许多工作需要在今后的实践中进一步改进和提高，使红外热像技术在电源行业的应用更加广泛和科学，有效地提高了电源产品的质量，提高了电能转换的效率，提高了系统的性能水平。

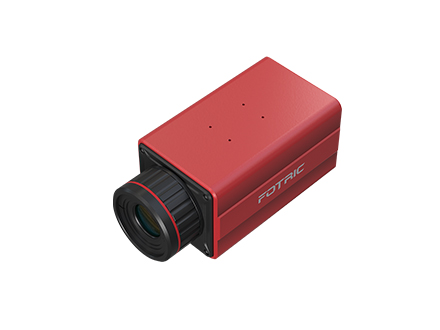

》》本公司销售各类型号的FOTRIC红外热像仪，需要采购红外热像仪，咨询FOTRIC红外热像仪报价，欢迎联系我们。此外，需要维修红外热像仪的伙伴，欢迎来电咨询，电话：400-8614-366。
